Ideális megoldás álmennyezet fölé történő telepítéshez.
A modern épületek, családi házak és lakások az energia-megtakarítás jegyében jól szigeteltek, emiatt nincs természetes szellőzésük. Otthonunk kellemes és egészséges levegője érdekében gondoskodnunk kell a megfelelő szellőzésről, szabályozott légcseréről. Hővisszanyerős szellőztető rendszer alkalmazásával alacsony külső hőmérséklet esetén is a legnagyobb energiamegtakarítást és komfortérzetet célozhatjuk meg.
A hővisszanyerős szellőztető rendszer a friss levegőt egy keresztáramú hőcserélőn keresztül a meleg elszívott levegőre vezeti és ennek a hőjével előmelegítve juttatja be a helyiségekbe. Ezáltal jelentős hőmennyiségeket lehet így ismét felhasználni, az épületbe visszajuttatni.
A széleskörű típus és tartozék választékból könnyen összeállítható az épület adottságaihoz leginkább illeszkedő megoldás.

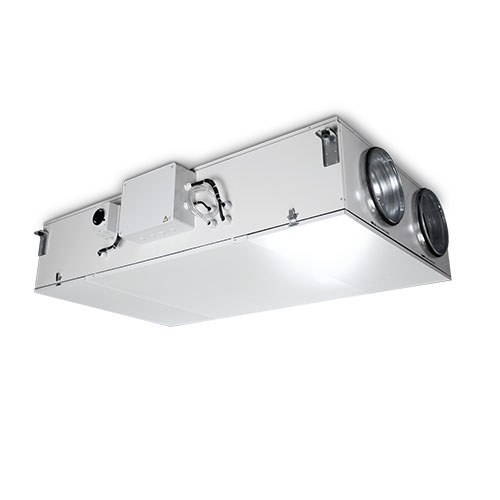

Álmennyezet fölé is telepíthető, keskeny kialakítású hővisszanyerős szellőztető készülékek
Nagy teljesítményű, ugyanakkor gazdaságos EC motorokkal (ECM) szerelt ventilátorok
Kompakt kialakítás: alumínium keret és hőszigetelt, akusztikus borítás, (RAL 9002)
Beállítható szűrőcsere riasztás: nyomásérték mérés
Automatikus 100% bypass: nyári friss levegős átszellőztető funkció
Automatikus: leolvasztás és jegesedés elleni védelem
Opcionálisan választható: (gyári) külső vizes kalorifer, valamint (gyári) légcsatornázható hűtő- fűtő egység modul kiegészítő vezérléssel
Tűzjelzés automatika: tűzjelzésre aktiválódó üzemmód
Távvezérelhetőség és hálózati üzem lehetősége: SAT MODBUS, KNX, ETHERNET, WIFI kiegészítő elektronikával és mobiltelefon applikáció opcióval
Könnyű hozzáférhetőség érdekében a készülékek alsó panelje lenyitható, amely könnyű hozzáférést biztosít
| Hővisszanyerős szellőztető készülék | |||||||
| Típus | GLOBAL LP 450 FW | GLOBAL LP 600 FW | GLOBAL LP 1000 FW | GLOBAL LP 1300 FW | GLOBAL LP 1600 FW | GLOBAL LP 2000 FW | |
| Léghozam jellemzők ( a berendezések megadott légszállítási érték tartományában a 3 fokozat egyedi igények szerinti beállítása is lehetséges.) | |||||||
| Légszállítási képesség (min. – max.)* | m3/h | 50 – 450 | 50 – 600 | 100 – 1000 | 100-1350 | 100 – 1600 | 100 – 2000 |
| Max. hővisszanyerési hatásfok | % | ~95,6 % | ~95,3 % | ~95,5 % | ~95,5 % | ~95,5 % | ~95,5 % |
| Légszállítás (1-2-3-4 fokozat) | m3/h | 100 – 200 – 300 – 450 | 150 – 300 – 450 – 600 | 250 – 500 – 750 – 1000 | 400 – 800 – 1000 – 1300 | 400 – 800 – 1200 – 1600 | 500 – 1000 – 1500 – 2000 |
| Kifúvott levegő (T°) hőmérséklete | C° | 20,6 – 19,9 – 19,5 – 19 | 20,5 – 19,8 – 19,4 – 19,1 | 20,6 – 19,9 – 19,5 – 19,2 | 21,8 – 21,1 – 20,9 – 20,7 | 20,6 – 19,9 – 19,5 – 19,2 | 20,6 – 19,9 – 19,5 – 19,2 |
| Hatásfok | % | 95,6 – 93,4 92,1 – 90,7 | 95,3 – 93,1 – 91,8 – 90,8 | 95,5 – 93,4 – 92,1 – 91,1 | 94,4 – 92,2 – 91,4 – 90,5 | 95,5 – 93,4 – 92,1 – 91,1 | 95,5 – 93,4 – 92,1 – 91,1 |
| Akusztika | |||||||
| Zajszint 3 m távolságban (1-2-3-4 fokozat) | dB | 11,5 – 22,6 – 29,5 – 36,4 | 13,8- 25,3 – 32,2 – 37,2 | 16,8 – 27,8 – 34,7 – 39,6 | 35,3 – 38,4 – 40,0 – 42,6 | 18,1 – 31,2 – 40,6 – 47,3 | 19,8 – 30,9 – 38,5 – 44,6 |
| Elektromos jellemzők | |||||||
| Tápfeszültség | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | 230 V / 50 Hz | |
| Motor | 2 x EC ErP 2018 | 2 x EC ErP 2018 | 2 x EC ErP 2018 | 2 x EC ErP 2018 | 2 x EC ErP 2018 | 2 x EC ErP 2018 | |
| Teljesítmény (a két EC motor összesen) | W | 8 – 42 – 114 – 330 | 12 – 60 – 153 – 310 | 21 -100 – 273 – 559 | 215 – 493 – 683 – 1068 | 27 – 151 – 442 – 951 | 40 – 213 – 606 – 1293 |
| Max. áramerősség | A | 3 | 3 | 6,2 | 11,9 | 9,2 | 11,2 |
| SFP index (1-2-3-4 fokozat) | W / m3/h | 0,08 – 0,21 – 0,38 – 0,73 | 0,08 – 0,2 – 0,34 – 0,52 | 0,08 – 0,2 – 0,36 – 0,56 | 0,25 – 0,32 – 0,4 – 0,59 | 0,07 – 0,19 – 0,37 – 0,59 | 0,08 – 0,21 – 0,4 – 0,65 |
| Működési hőmérséklet tartomány | -20°C és +50°C között** | -20°C és +50°C között** | -20°C és +50°C között** | -20°C és +50°C között** | -20°C és +50°C között** | -20°C és +50°C között** | |
| Jellemzők | |||||||
| Tömeg | kg | 87 | 142 | 171 | 225 | 228 | 250 |
| Méretek | mm | 1100 x 665 x 360 | 1490 x 955 x 320 | 1550 x 1105 – 400 | 1550 x 1490 x 400 | 1150 x 1745 x 400 | 1700 x 2045 x 400 |
| Szín | fehér (RAL9002) | fehér (RAL9002) | fehér (RAL9002) | fehér (RAL9002) | fehér (RAL9002) | fehér (RAL9002) | |
| Szerelés | |||||||
| Beépítési lehetőség | csak horizontális | csak horizontális | csak horizontális | csak horizontális | csak horizontális | csak horizontális | |
| Csatlakozási pontok | 2 – 2 oldalsó | 2 – 2 oldalsó | 2 – 2 oldalsó | 2 – 2 oldalsó | 2 – 2 oldalsó | 2 – 2 oldalsó | |
| Kültérre szerelhető típusváltozat | – | – | – | – | – | – | |
| Csőcsatlakozás átmérő | mm | ø200 | ø250 | ø250 | ø315 | 2 x ø315 2 x 934 x280 | 2 x ø315 2x 1216,5 x 280 |
| Automatikus 100%-os bypass | készülékbe integrálva | készülékbe integrálva | készülékbe integrálva | készülékbe integrálva | készülékbe integrálva | készülékbe integrálva | |
| Kondenzvíz csatlakozás | készülék oldalán | készülék oldalán | készülék oldalán | készülék oldalán | készülék oldalán | készülék oldalán | |
| Vezérlési, felügyeleti lehetőségek | |||||||
| Grafikus érintőképernyős 4.3’’ vezérlőegység | ajánlott opció | ajánlott opció | ajánlott opció | ajánlott opció | ajánlott opció | ajánlott opció | |
| Vezérlés TCP/IP / GPRS modul csatlakoztatásával | opció / opció | opció / opció | opció / opció | opció / opció | opció / opció | opció / opció | |
| Intelligens ház rendszerhez csatlakozás SAT MODBUS opcióval | opció | opció | opció | opció | opció | opció | |
| Karbantartás | |||||||
| Friss levegő / Elszívó oldali szűrő | G4 (F7 opció) / G4 | M5 (F7 opció) / M5 | G4 (F7 opció) / M5 | M5 (F7 opció) / M5 | G4 (F7 opció) / M5 | G4 (F7 opció) / M5 | |
| Automatikus leolvasztás, jegesedés elleni védelem | igen | igen | igen | igen | igen | igen | |
